Point to Point Tunneling Protocol (PPTP) — сетевой протокол, используемый для создания VPN-туннелей между сетями общего пользования.Эти VPN туннели зашифрованы от одного конца до другого и позволяют безопасную передачу данных между ними.PPTP — как правило, осуществляются между сервером и клиентом,сервер,принадлежит к корпоративной сети,а клиент удаленному рабочему месту.

Точку беспроводного доступа Wireless-G с питанием по Ethernet,можно приобрести в Ipland. В то время как PPTP-алгоритмы шифрования,предлагают  определенный уровень безопасности и конфиденциальности,они не лучшие технологии шифрования, доступных на сегодня.PPTP имеет свои недостатки,и поэтому не используются для долгосрочных сделок. PPTP использует протокол аутентификации по паролю и Challenge Handshake Authentication Protocol алгоритм шифрования.Он может предложить опции шифрования 40,56 и 128 бит,в зависимости от ваших потребностей.PPTP — это отличное быстрое решение VPN для краткосрочных сделок и поддерживает все текущие платформы Windows, без необходимости в дополнительных драйверах или программах.Маршрутизаторы Cisco могут быть настроены и действовать в качестве PPTP сервера,в качестве альтернативы,известной как Virtual Private Dialup Сети (VPDN) сервер.PPTP поддерживает маршрутизаторы Cisco с IOS 12.1(5)т.Следует отметить,что Windows Servers также способен протягивать PPTP-соединения путём настройки своих РАН услуг,однако,будучи в состоянии оказывать эту услугу для маршрутизатора Cisco,делает его более гибким и его легче реализовать в любой среде.

Пример сценария

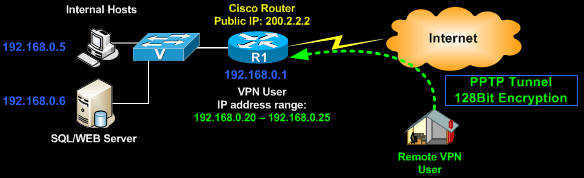

В этом примере, мы должны установить наш маршрутизатор   Cisco,так что бы он принимал VPDN запросы,что позволит нашим удаленным клиентам для подключения к внутренней сети,назначить их внутренний IP-адрес и предоставить им доступ ко всем ресурсам сети:

Удаленный VPN пользователь должен будет создать VPDN dialup в его операционной системе ( предполагаем Windows XP),чтобы инициировать VPN соединение и аутентификацию на маршрутизатор Cisco.

Первый шаг — включение VPDN и создание VPDN группы параметров, которые будут определять различные аспекты PPTP-соединения:

R1#configure terminalнастройки терминала
R1(config)#vpdn enablevpdn включить
R1(config)#vpdn-group 1 vpdn-группа 1
R1(config-vpdn)#accept-dialin accept-приема входящих звонков
R1(config-vpdn-acc-in)#protocol pptp —  протокол pptp
R1(config-vpdn-acc-in)# virtual-template 1
R1(config-vpdn-acc-in)# exit выход

Приведённая выше конфигурация позволяет маршрутизатору  принимать входящие соединения PPTP и задаёт виртуальный интерфейс, на который PPTP туннель был настроен.

Далее,мы должны связать виртуальный интерфейс с реальным интерфейсом. Это эффективно свяжет PPTP подключения в реальный интерфейс.Мы также должны создать пул IP-адресов,которые будут назначены VPDN пользователям.Этот бассейн с именем ‘PPTP-Pool», и позднее мы перейдём в него для назначения адресов,которые будут выделены для VPN пользователей.

R1(config)#interface Virtual-Template1 —  интерфейс виртуальной  Template1
R1(config-if)#ip unnumbered FastEthernet 0/0 ip ненумерованных шрифтов 0/0
R1(config-if)#peer default ip address pool PPTP-Pool—  ip-адрес по умолчанию в пуле PPTP-Pool
R1(config-if)# no keepalive
R1(config-if)# ppp encrypt mppe 128ppp шифрование mppe 128
R1(config-if)#ppp authentication ms-chap ms-chap-v2ppp-аутентификация ms-chap, ms-chap-v2

«ppp encrypt‘ команда задает шифрование для использования — в нашем случае,в 128 бит.Это может быть задано значением ‘auto’ для максимальной совместимости.Аутентификация для ms-chap и ms-chap v2, так что мы можем предложить лучший метод аутентификации для этого случая.

» ip unnumbered <interface>‘ команда  анализа.

Все VPDN клиенты будут либо получать IP-адрес,который является частью существующей внутренней сети (как в нашем примере), или они должны будут присвоить IP-адрес,который полностью отличается от схемы внутренней сети,например, 192.168.5.20 — 192.168.5.25.

Если вы хотите присвоите им IP-адрес,который находится в рамках существующей внутренней сети (в большинстве случаев), вы должны использовать команды ip unnumbered,чтобы связать виртуальный адаптер для реального интерфейса, подключенного к внутренней сети — в нашем примере это FastEthernet 0/0.

С другой стороны,если вы хотите обеспечить VPDN клиентов совершенно другими IP-адресами,которые отличаются от вашей внутренней сети, то вы должны настроить интерфейс Virtual-Template с IP-адреса, принадлежащего к этой сети,например 192.168.5.1 и настроить VPDN Template с соответствующим диапазоном, например, 192.168.5.20 — 192.168.5.25.

Маршрутизаторы Cisco старших моделей,такие,как 836 837 & серии были проблемными при назначении VPDN clients IP-адреса,который принадлежал к существующей внутренней сети,поэтому инженерам ничего не оставалось,как назначить разные IP-схемы адресации для VPDN clients.

Из конфигурации и схемы,представленной выше,вы можете увидеть, что мы будем назначать VPDN clients диапазон IP-адресов,как часть существующих в внутренней сети:

R1(config)# ip local pool PPTP-Pool 192.168.0.20 192.168.0.25

Последний шаг-это создание учетных записей пользователей нашей VPDN clients,которые будут требовать аутентификацию на маршрутизаторе,и доступ к внутренним ресурсам.Это довольно простая задача,так как вам нужно лишь добавить имя пользователя, за которым последует пароль:

R1(config)# username firewall password gfk$251!

Удаленному пользователю нужно будет как описано выше,ввести имя пользователя и пароль для успешного подключения к VPN.

 Резюме

В этой статье описаны настройки PPTP или VPDN сервера на маршрутизаторе Cisco.Мы видели все аспекты его конфигурирования, плюс альтернативные конфигурации,которые помогут вам отрегулировать настройки для ваших нужд.Если вы нашли статью полезной,я буду очень  Вам признателен,если вы поделитесь этим с другими.Совместное использование моих статей занимает всего лишь минуту вашего времени и помогает привлечь больше людей посредством таких услуг.

P.P.S. Если у Вас есть вопросы, желание прокомментировать или поделиться опытом, напишите, пожалуйста, в комментариях ниже.
