Настройку одного маршрутизатора я рассмотрел в предыдущей статье Создание простейшей топологии GNS3,и было бы полезно познакомиться с командами,которые необходимы для построения более сложных топологий. С GNS3 могут быть построены очень сложные топологии . Так же, как производительность при работе с виртуальными машинами VMware в Virtual PC зависит от ресурсов компьютера, запуск во многих случаях маршрутизаторов,будет также влиять на производительность вашего компьютера. Чем быстрее процессор и больше оперативной памяти, что вы имеете, тем лучше. Тем не менее, idlepc делает многое, чтобы помочь процессору.

Ghostios и sparsemem две дополнительных утилиты, которые помогут с использованием оперативной памяти. Ghostios включена по умолчанию в GNS3. Они будут подробно рассмотрены в разделе Использование памяти. Например, с 2 Гб оперативной памяти и 2,5-ГГц процессором, вы не должны иметь никаких проблем с запуском лаборатории с хорошей производительностью с десятком маршрутизаторов и несколькими рабочими станциями.

Создание топологии

Давайте построим топологию  с тремя маршрутизаторами. Запустите GNS3. Перетащите три маршрутизатора (здесь мы используем маршрутизатор c3640) под управлением IOS ,который вы настроили в рабочем пространстве.

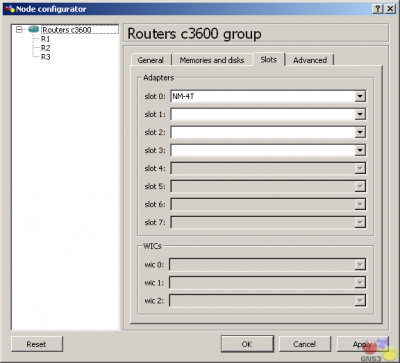

Выберите 3 маршрутизатора, щелкните правой кнопкой мыши и выберите Настройка — ConfigureНажмите на маршрутизаторах C3600, а затем  на вкладку СлотыSlotsВыберите адаптер NM-4T  для slot0 . Это должно настроить сетевой модуль  NM-4T  в slot0 для всех маршрутизаторов.

Теперь мы готовы для подключения маршрутизаторов друг с другом. Нажмите кнопку Добавить ссылку — Add a link на панели инструментов в верхней части. Из выпадающего меню выберите Руководство ManualКурсор изменится на крест, и значок изменится на красный знак стоп с X.

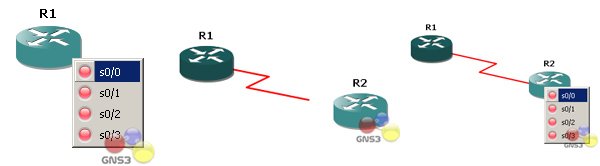

Нажмите на R1 и выберите s0/0. Установите курсор мыши на R2, а затем нажмите на R2 и выберите s0/0. Нажмите на R2 еще раз и выберите s0/1. Установите курсор мыши на R3, нажмите на R3 и выберите s0/0. Теперь нажмите кнопку Добавить ссылку — Add a link еще раз. (Это похоже на красный знак стоп с X. После нажатия на неё, значок изменится к виду разъема .













Запуск маршрутизаторов

Обратите внимание на правую панель,которая называется Topology Summary — Резюме топологии . Ваши связи в настоящее время доступны для просмотра, нажав на плюс рядом с каждым маршрутизатором. GNS3 дает каждому маршрутизатору начальное имя на R. Если вы хотите изменить имя, щёлкните правой кнопкой мыши на маршрутизаторе и выберите Изменить имяChange the hostnameДля этого примера, мы будем продолжать использовать имена по умолчанию.

Ссылки все красные. Давайте начнем устанавливать маршрутизаторы, нажав на Пуск / Резюме — Start/Resume всех устройств на панели инструментов. Появится окно с указанием запущенных маршрутизаторов и связи станут зелеными. Если мы нажмём кнопку  Консоль для всех устройствConsole to all devices, мы можем наблюдать процесс загрузки каждого маршрутизатора.В отдельном окне откроется консоль для каждого маршрутизатора.

Конфигурирование маршрутизаторов

Теперь вы можете настроить каждый маршрутизатор. В нашем примере, мы будем назначать IP-адреса, включение RIP (протокол маршрутизации) и, наконец, проверить подключение с помощью пинга.

R1>en
R1#conf t
R1(config)#int s0/0
R1(config-if)#ip add 10.0.0.1 255.0.0.0
R1(config-if)#no sh
R1(config-if)#router rip
R1(config-router)#net 10.0.0.0
R1(config-router)#exit
R1(config)#exit
R2>en
R2#conf t
R2(config)#int s0/0
R2(config-if)#ip add 10.0.0.2 255.0.0.0
R2(config-if)#no sh
R2(config-if)#int s0/1
R2(config-if)#ip add 11.0.0.2 255.0.0.0
R2(config-if)#no sh
R2(config-if)#router rip
R2(config-router)#net 10.0.0.0
R2(config-router)#net 11.0.0.0
R2(config-router)#exit
R3>en
R3#conf t
R3(config)#int s0/0
R3(config-if)#ip add 11.0.0.1 255.0.0.0
R3(config-if)#no sh
R3(config-if)#router rip
R3(config-router)#net 11.0.0.0
R3(config-router)#exit

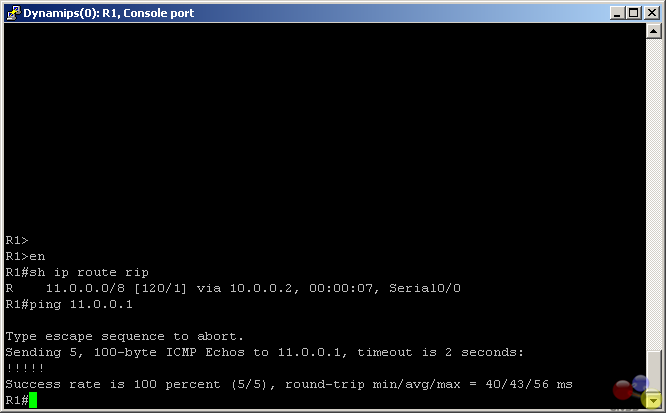

Как вы можете видеть, R1 может пинговать R3, который проверяет наличие связи из конца в конец. Вы также можете видеть, что R1 имеет 11.0.0.0/8 в сети в таблице маршрутизации.

P.P.S. Если у Вас есть вопросы, желание прокомментировать или поделиться опытом, напишите, пожалуйста, в комментариях ниже.
