В первой части этой серии статей, я объяснил,какие запчасти вам необходимо приобрести, чтобы построить свою собственную компьютерную систему. В этой части, мы на самом деле поставим систему вместе.Если вы следовали вместе со мной с первой статьи, теперь у вас есть все необходимые детали, чтобы начать строить свой собственный компьютер. Я уверен, что вы готовы приступить к работе, поэтому, если у вас есть все — в том числе необходимый отрезок времени — соберите все части и инструменты на рабочем месте, и давайте приступим к работе.

Положите корпус плашмя на сторону со съемной панелью и с открытой полостью . Если обе стороны являются съемными, внутреннее шасси в таком случае,должно быть открыто вверх. Там будет ряд отверстий в нижней части (это будет на стороне корпуса, когда он находится в нормальном вертикальном положении, но будет сталкиваться с землей днищем). Ваша материнская плата и корпус должны иметь соответствующие отверстия на них, отверстия в корпусе, винтовые опоры, винты, которые пришли с материнской платой.

Сиденье материнской платы в корпусе в верхней части этих винтов, винты с куполом вставляются в соответствующие отверстия на материнской плате, на столбики, убедитесь, что маленькие резиновые шайбы установлены между материнской платой и и куполами. Материнская плата должна быть полностью отделена , опираясь только на столбики, чтобы избежать короткого замыкания на корпус, когда питание включено.

Размещение процессора

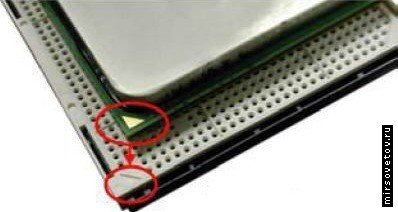

Далее идет процессор. Вы купили процессор ,который будет иметь определенное количество контактов на дне, и материнская плата должна иметь такое же количество соответствующих отверстий. Чип Pentium не помещается на плате предназначенной для AMD, так что убедитесь, что вы покупаете совместимый процессор. На вашем процессоре будет выемку на одном углу, на разъеме материнской платы будет соответствующий паз , поэтому убедитесь, что они совпадают.

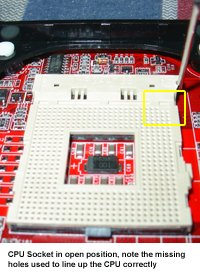

Также есть рычаг на процессорном разъёме материнской платы,он должен быть в верхнем или открытом положении. Просто установите процессор в правильное положение и закройте рычаг и клапан. Если процессор выровнен с сокетом, он будет скользить мягко и плавно на месте, если это не так, остановитесь и проверьте выравнивание. Привязка с одним из выводов может непоправимо повредить процессор.

Теплоотвод

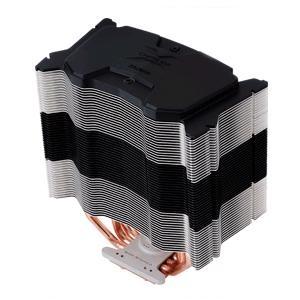

Следующим и, возможно, одной из самых сложных частей, будет радиатор, короткий металлический блок, состоящий из ряда металлов сланцев со слоями близко друг к другу, чтобы помочь увеличить теплопередачу от процессора. Мой совет: покупайте медный радиатор, так как это было показано ранее, он рассеивает больше тепла, чем алюминиевые радиаторы.

В комплекте с любой материнской плате, либо к радиатору, должен быть силиконовой гель,для передачи тепла; обратитесь к документации, которая поставляется с радиатором, так как он может быть предварительно применяемый производителем. Если вам нужно использовать гель, нанесите тонким слоем на части процессора, которые вступают в контакт с радиатором, и в этой ситуации,можно немного больше.

Вентилятору необходимо питание, и есть кабель, идущий от него, который должен быть подключена к небольшому трех штыревому соединителю где-то в районе процессорного сокета. Они, как правило, четко обозначены на самой материнской плате.



Этот кабель всегда чрезмерно длинный, и я нашел, что это полезно намотать лишний провод вокруг корпуса вентилятора на верхней части радиатора несколько раз, чтобы держать вещи опрятными.

Память

Некоторые люди советуют установку приводов и кабелей в последний момент, хотя, по моему опыту, это сделает установку модулей оперативной памяти сложнее, поэтому приступим к установке оперативной памяти теперь. Современные модули памяти DDR II , имеют 184 контактов, и, как правило, слот в одном из четырех одинаковых интерфейсов около процессорного сокета.

На каждом конце будет небольшая защёлка  ,нужно чтобы она находилась в открытом положении и вставьте каждый конец оперативной памяти в соответствующий слот. Нажмите прямо вниз, осторожно, но твердо.

При этом, любое угловой давление приведет к потере этих тонких плат! При нажатии в полном объеме, если защёлки не закреплены на месте сами по себе (что они часто делают), заблокируйте их. Если вы купили два модуля памяти, которые были сделаны разными производителями, я обнаружил, что лучше всего устанавливать планки памяти только от одного производителя , до установки операционной системы, чтобы свести к минимуму проблемы совместимости, которые могут возникнуть.

Сейчас настало время, чтобы вставить любую отдельную интерфейсную карту, такие  как PCIe  видеокарту, карты PCI звука , и т.д. Они легко устанавливаются, просто нажмите каждую карту в соответствующий слот. Если они приходят с кабелями, которые должны быть присоединены к материнской плате, найдите им правильное место установки на плату и соедините.

Диски и кабели

Настало время для ваших дисков. На этом этапе Вы должны думать , как ваши диски будут связаны, так как они имеют перемычки на них, которые устанавливают их в первую очередь как мастера или секондару. Эти перемычки будет практически невозможно установить,когда диски установлены  и закреплены, поэтому установите их до этого (см. ниже).

Начните с CD и DVD дисковода , заканчивая жестким диском. Как правило, CD / DVD дисководы имеют слот в передней, наружной поверхности корпуса, и металлические заглушки на корпусе должны быть тщательно удалены во-первых, раскачивая их вперёд и назад, пока не сломается тонкий металл соединяющей точки разрыва. Жесткие диски, как правило, вставляется в соответствующее место внутри корпуса. Современные корпуса очень часто имеют рельсы, которые могут быть привинчены к краям диска. Жесткий диск может быть установлен просто в прорези на месте дисковода мягких дисков(флоппи диски), что делает процесс его установки или удаления очень быстрым и легким.

Когда все в порядке в случае, пришло время подумать о кабелях. CD и DVD дисководы должны быть подключены к платам кабелями с IDE интерфейсом. Материнские платы, как правило,имеют по крайней мере один основной IDE разъем . Если вы используете IDE жесткий диск, он должен быть подключен в качестве основного — мастер , CD и DVD привод подключается в качестве вторичного ведомого диска. Если вы используете SATA жесткий диск, вы можете поставить CD и DVD диски в качестве первичного и вторичного мастера для каждой максимальной эффективности компонента.

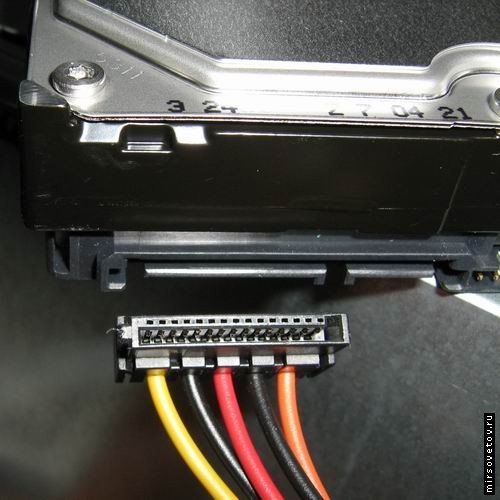

Диски должны быть подключены первыми, поскольку они обладают наиболее громоздкими кабелями. Далее, подключите кабели питания. Каждому из дисков необходимо питание, также как и самой материнской плате и, возможно, видеокарте, корпусным вентиляторам, а также любым внутренним неоновым огням,которые вы считаете необходимыми. Приличного блока питания будет более чем достаточно.

Если в вашем случае имеется передний USB / FireWire-панель , она должна быть подключена на данном этапе, так же как и кнопки включения и перезагрузки, а также активности жесткого диска и светодиоды включения компьютера. К сожалению, производители материнских плат редко маркируют эти связи на борту осмысленно, так как это будет сочетание пристального внимания к руководству материнской платы и / или методом проб и ошибок.

Как и в случае с IDE , силовые кабели должны пытаються быть в стороне, так что если кабели слишком длинные, попробуйте скрутить их вместе . Вы должны стремиться держать корпус  внутри аккуратным, насколько это возможно для удобства будущих набегов во внутреннее пространство вашего ПК.

Любое подключение ,которое крепится к задней части корпуса, также должно быть подключено в данный момент, и, как правило, винтами в слот на задней части корпуса под сокеты PCI карты.Аудио панель расширения, как правило, укладывается в два идентичных разъёма, как правило, возле слотов PCI на материнской плате.

В завершение сборки компьютера осталось подключить два коннектора, подающих питание на материнскую плату и на процессор (24-ех и 4-ех пиновые). Оба разъема имеют небольшую защелку, которая при правильном подключении к плате защелкивается за специальный выступ.

Завершение

Посмотрите вокруг места,где вы собирали компьютер, чтобы увидеть, нет  ли каких-либо дополнительных компонентов, которые должны быть установлены. Часто современные материнские платы имеют вентиляторы на чипсетах, которые должны быть подключены и включены.

Вот Вы  успешно достигли этой стадии, всё, что остается, установить боковые панели корпуса обратно, и подключить внешние периферийные устройства (клавиатуру, мышь и монитор). Лучше всего оставить дополнительные компоненты, такие как принтеры, модемы, цифровые камеры и так далее, после того, как будет установлена операционная система.

Если при нажатии на кнопку питания, ничего не происходит, не впадайте в панику сразу,скорее всего,это будет что-то незначительное, например, проводка кнопки включения и перезагрузки неправильно подключены . Откройте крышку и проверьте все соединения, чтобы убедиться, что всё включено верно . Вряд ли, даже если что-то связано с неправильным подключением , что при включении компьютера он не делает абсолютно ничего, вы все равно должны увидеть экран загрузки материнской платы, и, скорее всего, получите сообщение об ошибке ,что что то не работает в случае неправильного размещения или соединения.

Единственное, следует быть очень осторожным,с внутренним соединением USB, так как эти устройства , если они подключены к материнской плате не правильно, могут сделать небольшой пожар .Когда компьютер начнет загружаться, нажмите клавишу Del или F2 на клавиатуре,вам будет предложено войти в BIOS, хотя диски раздела имеют автоматическое определение дисков и убедитесь, что все они появляются. Проверьте другие настройки,которые вы считаете необходимыми и приступите к установке операционной системы.Мой совет- лучше не лезьте в BIOS,это чревато печальными последствиями.

Когда операционная система полностью установлена, вы будете рады, что Вы решили сделать это сами и сохранили себе деньги и приобрели ценный опыт. Поздравьте себя и спокойно идите отдыхать, уверенные в том, что в случае необходимости, вы сможете повторить процесс снова.

P.P.S. Если у Вас есть вопросы, желание прокомментировать или поделиться опытом, напишите, пожалуйста, в комментариях ниже.
