Встроенный коммутатор Frame Relay, обеспечивает переключения в GNS3. Это на самом деле часть Dynamips. Просто перетащите переключатель Frame Relay с типами узлов  в рабочую область. Щёлкните правой кнопкой мыши на переключатель Frame Relay, и выберите Настроить. Теперь вы можете присвоить идентификаторы DLCI на источник и назначение — создание карты с ретрансляцией кадров между ними.

В нашем примере, местный DLCI 102 порт 1 соответствует DLCI 201 порту 2. Вы не можете запустить, остановить, приостановить или возобновить переключатель Frame Relay. ATM переключатели настраиваются аналогично.

Также отмечу, что простые Frame-Relay выключатели включают только LMIS ANSI, не забудьте задать тип LMI по последовательному интерфейсу маршрутизатора (по умолчанию тип CISCO) с помощью следующей команды:

frame-relay lmi-type ansi

Если вы хотите большего контроля над Frame-Relay, пожалуйста, настройте экземпляр IOS в качестве Frame-Relay выключателя.

Коммутатор Ethernet устройств

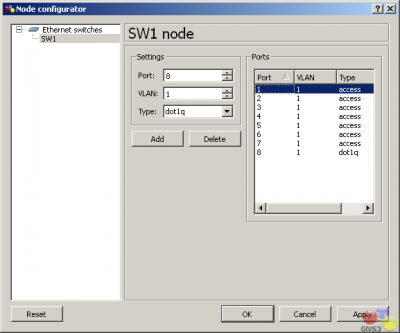

GNS3 с помощью Dynamips объединяет переключатель Ethernet, который поддерживает  каналы VLAN 802.1q  . Главные магистральные порты всех VLAN, известные ключи — здесь не сокращение VLAN . Это только основные виртуальные коммутаторы с ограниченной функциональностью, которая обеспечивает самые основы,которые вы хотите иметь в коммутаторе. Если вы перетащите коммутатор в рабочую область, щёлкните правой кнопкой мыши и выберите Настройка, вы увидите опции,которые можно установить.

По умолчанию в VLAN 1, есть 8 настроенных портов.Однако, вы можете теоретически иметь до 10000 портов и до 10 000 виртуальных локальных сетей. Вы ограничены либо доступом к портам ,либо  портам dot1q канала.

Вы можете подключить переход в реальный мир через облако устройства. Для этого может быть использовано окно консоли в GNS3 , чтобы показать и очистить таблицы МАС-адресов, используя следующие команды:

show mac switch_name clear mac switch_name

Вы также можете просмотреть таблицу МАС-адресов, щёлкнув правой кнопкой на коммутаторе Ethernet, а затем выбрать таблицы MAC-адресовMAC Address Table.

Если Вы хотите больше функциональности, чем виртуальный коммутатор Ethernet обеспечивает, который интегрирован в GNS3, то вам необходимо добавить маршрутизатор с картой EtherSwitch.

Карты EtherSwitch

Вы можете купить карты EtherSwitch, которые могут быть вставлены в маршрутизатор. Карта будет работать аналогично коммутатору. В GNS3 Вы также можете вставить карту EtherSwitch в слот маршрутизатора. Маршрутизаторы серии 7200 не поддерживает этот адаптер, но многие из платформ маршрутизаторов  доступны в GNS3. Карта EtherSwitch, которая поддерживается GNS3,является NM-16ESW. Вот список некоторых функций, поддерживаемых картой NM-16ESW .

  • Интерфейс Layer 2 Ethernet
  • Включение виртуальных интерфейсов (SVI)
  • VLAN Trunk Protocol (VTP): домены, все режимы (сервер, клиент и прозрачный), обрезка и пароли.
  • Trunking: 802.1Q только не ISL, не динамический автоматический или желательно динамический  режим.
  • EtherChannel: не LACP и PAgP поддержка. Поддерживается ручная настройка .
  • Протокол связующего дерева: поддерживает простой STP , но не MSTP, RSTP или другие дополнительные материалы.
  • Cisco Discovery Protocol
  • Анализатор коммутируемых портов (SPAN)
  • Качество обслуживания: поддерживаются команды MLS QoS  и MLS QoS .
  • Поддержка IP Multicast
  • Storm Control
  • Управление потоком

Однако имейте в виду, что этот модуль работает по-другому, чем реальный переключатель Cisco и не поддерживает все возможности коммутаторов Catalyst Cisco. На данный момент , не возможно повторить коммутатор Catalyst с Dynamips/GNS3.Это связано с невозможностью для подражания ASIC процессорам, используемых в этих типах устройств.

Не все команды, которые существуют в фактическом переключателе поддерживает карты NM-16ESW , но как вы видите, с помощью карты EtherSwitch,которая дает вам гораздо больше возможностей, чем интегрированный виртуальный коммутатор. Но в этом режиме возможны только базы данных VLAN (режим глобальной конфигурации) и команды  Show VLAN  и Show VLAN-переключателя , например.

Чтобы использовать карту, просто добавьте маршрутизатор и включите адаптер NM-16ESW  или устройства EtherSwitch маршрутизатора, если вы настроили образ IOS c3700 в GNS3.

Подключение реальных переключателей Cisco

Есть ещё одно решение, которое используется для людей, изучающих CCIE R & S, для подключения реального коммутатора Cisco Catalyst, чтобы работали ваши виртуальные топологии GNS3. Этому я посвящу специальный раздел .
