Есть четыре возможных способа добавления компьютера в топологии. Если вам нужно просто  проверить соединения, используя пинг или трассировку, то лучший способ заключается в использовании виртуальных Simulator PC. Второй способ заключается в использовании Qemu или VirtualBox гостя (Qemu и VirtualBox поддерживаются и интегрированы в GNS3). Третий способ добавить еще один маршрутизатор, но настроить его на себя как на ПК. Наконец, вы можете использовать ваш реальный компьютер , как описано в учебнике   Подключение GNS3 в реальной сети.

Использование виртуального тренажера PC (символ Library)

Виртуальный симулятор ПК программа, которая которая запускается в Windows и Linux. Она имеет ограниченную функциональность, но самое главное, она позволяет сделать пинг и трассировку. Это наиболее распространенные команды тестирования , используемые при CCNA или CCNP обучения и часто нужны только эти команды . Используя VPCS вы будете экономить память и процессорное время. Если вам не нужно больше функциональности ​​в топологии рабочей станции , я настоятельно рекомендую VPCS. Виртуальный симулятор ПК это бесплатный продукт.

Распакуйте архив на свой ​​компьютер, а затем в перспективе для Windows vpcs.exe . Если вы работаете в Linux, необходимо выполнить следующие дополнительные действия: щелкните правой кнопкой мыши vpcs (не vpcs.exe) и выберите Свойства. Нажмите на вкладку Разрешения . Затем нажмите на флажок Выполнить . Нажмите кнопку Закрыть.Теперь щёлкните правой кнопкой мыши на рабочем столе и выберите Создать Launcher . Нажмите стрелку вниз рядом с Тип и выберите Приложение в терминале. Введите для — имя , тип VPCS . Для команд, вы можете перейти к vpcs программе. Для комментариев , введите виртуальный ПК . Нажмите кнопку ОК.

Теперь просто нажмите значок VPCS  на рабочем столе, так как это лучше всего, чтобы открыть виртуальный симулятор ПК перед началом работы с GNS3.

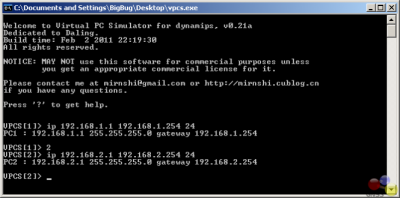

Для получения справки наберите в командной строке ? . VPCS поддерживает до девяти персональных компьютеров. Просто введите номер для переключения на другой компьютер. Используйте команду Показать  для просмотра IP-PC или MAC-адреса. Чтобы назначить IP-адрес, маску подсети и шлюз по умолчанию на компьютере, выполните этот формат в командной строке.

IP 192.168.1.1 192.168.1.254 24

Эта команда присваивает компьютеру IP-адрес 192.168.1.1 с  маской подсети 24 и шлюзом по умолчанию 192.168.1.254. Чтобы переключиться на PC2, введите 2 и нажмите Ввод , назначьте параметры подключения PC2:

IP 192.168.2.1 192.168.2.254 24

Программа очень проста в использовании. Вы найдете более подробную информацию в этой статье   Виртуальный симулятор PC.

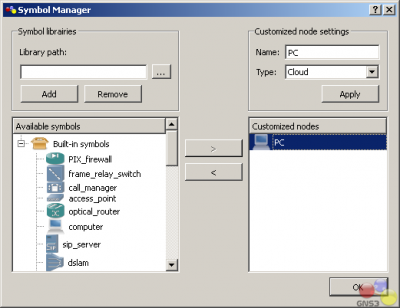

Для интеграции в VPCS GNS3, мы в первую очередь будем использовать символ библиотеки . после открытия GNS3 ,выберите Symbol Manager в меню Edit  .

Нажмите на Компьютер под символом доступных символов , а затем между окнами щёлкните  кнопку стрелку вправо . Это позволит переместить символ в колонки Настроенные узлы.В Имя введите PC. Используйте стрелку вниз, чтобы изменить тип облаков , если это необходимо. Нажмите кнопку Apply . Затем нажмите кнопку OK .В колонке  узлы типов GNS3, вы увидите значок компьютера.

Перетащите 2 ПК в рабочее пространство вместе с маршрутизатором.Щелкните правой кнопкой мыши на С1 и выберите Настройка . Нажмите на C1 под облака . Нажмите  вкладки NIO UDP .

Введите следующие значения в Настройки :

Локальный порт: 30000

Удаленный хост: 127.0.0.1

Удаленный порт: 20000

Эти параметры соответствуют VPCS 1.Нажмите кнопку Добавить , а затем кнопку ОК.

Назначьте следующие параметры C2 таким же образом, как C1:

Локальный порт: 30001

Удаленный хост: 127.0.0.1

Удаленный порт: 20001

Мы только что настроили, каждый из компьютеров и облака, которые соединяются с GNS3 через  назначенный UDP порт . Теперь вы можете подключить ваш ПК к маршрутизатору с помощью Ethernet-связи.

Теперь пришло время настроить маршрутизатор в качестве шлюза для вашего ПК.

R1>en
R1#conf t
R1(config)#int e0/0
R1(config-if)#ip add 192.168.1.254 255.255.255.0
R1(config-if)#no shut
R1(config)#int e0/1
R1(config-if)#ip add 192.168.2.254 255.255.255.0
R1(config-if)#no shut

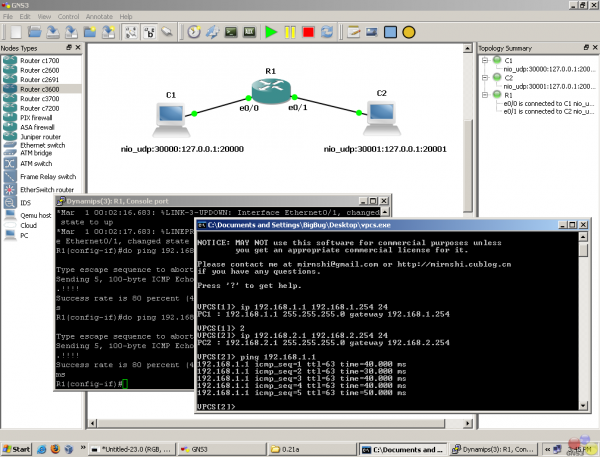

Для проверки соединения сделайте пинг от VPCS1 в VPCS2 . Вы также можете проверить связь с вашим маршрутизатором.

Использование маршрутизатора, который действует как компьютер

Вы также можете просто добавить еще один маршрутизатор (желательно c1700) в топологию и настроить его для себя как на PC. Этот метод будет использовать больше памяти и циклов процессора, чем в предыдущем методе, поэтому я хотел бы только рекомендовать этот метод в качестве дополнительного выбора.

Просто добавьте маршрутизатор и введите следующие команды:
Just add a router and enter the following commands:
Router(config)# no ip routing                        !Turns off IP routing function
Router(config)# interface fa0/0                      !Switches to FastEthernet interface
Router(config-if)# ip address address subnet_mask    !Assigns IP address and subnet mask to interface
Router(config-if)# no shutdown                       !Turns interface on
Router(config-if)# exit                              !Returns to global configuration mode
Router(config)# ip default-gateway gateway_address   !Configures the default gateway
Router(config)# ip http server                       !Optional – starts http server process

P.P.S. Если у Вас есть вопросы, желание прокомментировать или поделиться опытом, напишите, пожалуйста, в комментариях ниже.
