Современный компьютер — это не только потребитель достаточно большого количества электрической энергии, но еще и ничуть не меньший излучатель энергии тепловой.

К решению проблемы отвода излишнего тепла от таких устройств, как центральный процессор, видеокарта или блок питания, давно уже приковано самое пристальное внимание как производителей компьютерных комплектующих, так и самих пользователей. Но время не стоит на месте, и мы сталкиваемся с новыми проблемами, в частности — с проблемой охлаждения жестких дисков.

В настоящее время, когда HDD с частотой вращения шпинделя 7200 оборотов в минуту практически полностью вытеснили гораздо менее производительные «пятитысячники», стало очевидно, что большинство из них нуждаются в дополнительном охлаждении. У отдельных моделей современных винчестеров (в первую очередь, у известных «печек» — винчестеров Maxtor) рабочая температура может достигнуть 50-60 градусов. Основных причин нагрева HDD две — это нагрев магнитных дисков, вращающихся в гермоблоке, и нагрев дисковой электроники в нижней части устройства. Для электрической части это, конечно, не так страшно, хотя срок службы ее компонентов тоже уменьшается — для большинства современных микросхем такая температура приближается к критической. Но магнитные пластины к повышенной температуре очень даже чувствительны, что выражается в линейной зависимости времени наработки диска на отказ от температурного режима эксплуатации. При повышенной температуре магнитных пластин увеличивается и вероятность появления bed-блоков, причем восстановление утерянной информации в подобных случаях может стать невозможным.

Очевидно, что чем ниже температура, при которой работает наш жесткий диск, тем дольше он прослужит. Конечно, это вовсе не означает, что винчестер следует держать в холодильнике, но если поддерживать его рабочую температуру в пределах от 5 до 50оC, то его механика изнашиваться будет гораздо меньше и, скорее всего, спокойно дослужит до почетной отставки по причине морального старения.

Какую же температуру считать оптимальной для нормального функционирования винчестера?

Однозначного ответа на этот вопрос не существует, однако, руководствуясь исследованиями, проводимыми изготовителями жестких дисков, можно утверждать, что нормальная рабочая температура жесткого диска составляет приблизительно 40¦5 градусов. Для соблюдения такого температурного режима жесткие диски, установленные в компьютере, должны охлаждаться хотя бы в минимальной степени. Для этого, если в системе установлены больше чем один диск, они должны иметь хоть какие-то промежутки друг относительно друга (и стенок корпуса), что положительным образом скажется на циркуляции воздуха вокруг них.

Во-вторых, стоит обратить внимание на грамотное расположение шлейфов и проводов вблизи накопителя, поскольку их нагромождение существенно затруднит все ту же самую циркуляцию воздуха. Ну и самое главное — в системе должен иметься вентилятор, обдувающий жесткий диск (или блок дисков). Таким вентилятором, скорее всего, может стать штатный нагнетающий кулер, установленный на передней панели корпуса, ведь в большинстве компьютерных корпусов корзина для 3-дюймовых накопителей установлена в непосредственной близости от него (или места, зарезервированного для его установки).

Однако такими элементарными мерами (скорее, полумерами), может статься, проблему сильно греющихся винчестеров полностью решить не удастся. Тогда остается одно — установить систему охлаждения для жесткого диска, ведь даже сами производители уже начинают рекомендовать использовать дополнительное охлаждение для жестких дисков (пока что — только для достаточно высокого класса, но лиха беда — начало).

Все современные системы охлаждения HDD условно можно разделить на две группы: это системы воздушного обдува, устанавливаемые в отсеки 5,25″, и системы для отсеков 3,5″.

Свои недостатки, как и преимущества, есть у каждого типа устройств. Так, кулеры для пятидюймового отсека, благодаря своим немалым размерам, достаточно эффективны, так как обеспечивают больший поток воздуха. Также они, как правило, имеют и другие более или менее полезные «фишки» — индикаторы, регуляторы и т.п. Но цена на такие устройства довольно высока.

Второй тип устройств более простой. В них присутствует лишь снабженная вентилятором «накладка», крепящаяся к нижней части жесткого диска. Поэтому охлаждают такие кулеры лишь электронику жестких дисков. Преимущество их лишь в одном — они не занимают дополнительное, порой достаточно дефицитное 5,25″ место в корпусе, но механике винчестера от них пользы будет немного. Кроме этого, цена 3,5″ кулеров очень даже привлекательна — она колеблется в районе $5, что практически неощутимо на фоне стоимости самого винчестера.

Существуют и более радикальные решения, в частности, системы водяного охлаждения HDD, но они в настоящее время еще не являются массовыми и в широкой продаже не присутствуют.

Наборы для охлаждения HDD в 3,5″ отсеке

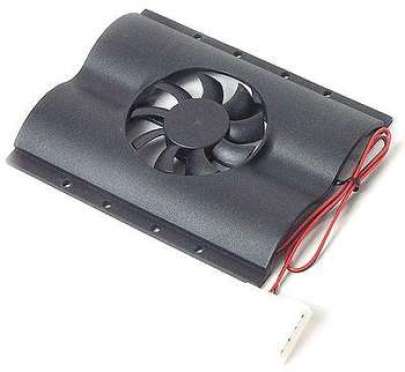

Вследствие своей дешевизны и непритязательности кулеры для охлаждения HDD непосредственно в 3-дюймовой «корзине» в настоящее время получили наибольшее распространение. И одним из наиболее типичных устройств такого плана (и далеко не самым худшим!) является кулер Titan HDD Wave Fan TTC-HD11.

Его конструкция предельно проста — пластмассовый корпус оригинальной «волнообразной» формы со встроенным вентилятором в центре. Воздух затягивается снизу и, обдувая жесткий диск, выходит с двух сторон, обеспечивая, тем самым, охлаждение как электроники, так и механики (правда, частичное — только снизу).Кулер комплектуется достаточно мощным 60-см вентилятором, вращающимся со скоростью 4000 оборотов в минуту и обеспечивающим воздушный поток до 13,6 CFM. Что примечательно, в работающей системе вентилятора практически не слышно — уровень его шума достаточно мал. Но, как я полагаю, такая «идиллия» ненадолго. Вентилятор в кулере используется самый дешевый, на подшипнике скольжения, срок жизни которого, как известно, невелик. Поэтому со временем он износится и, как следствие, возрастет уровень шума. А потом — вибрации, а потом — сами знаете что…

Именно поэтому наряду с собственно кулером TTC-HD11 компания Titan выпускает две его модификации с улучшенным вентилятором: TTC-HD11TB и TTC-HD11TZ. Скорость вращения крыльчатки которых (а, следовательно, и шум) снижена до 3600 об/мин, но воздушный поток, тем не менее, возрос до более чем 15 CFM. Но самое главное в них то, что, за счет применения более качественных подшипника качения (у TTC-HD11TB) и фирменного подшипника Titan Z-AXIS (у TTC-HD11TZ), срок их эффективной службы существенно возрос.

С установкой TTC-HD11 никаких проблем нет. Для его крепления к винчестеру по бокам корпуса предусмотрены по 4 отверстия, естественно, в комплекте поставки имеется и крепеж, так что всей работы — что прикрутить четыре винта да подключить разъем питания — и все, кулер готов к работе.

Если говорить о недостатках данного кулера, то, помимо упомянутого выше дешевого вентилятора, следует заметить, что он будет постоянно нагнетать пыль на электронику винчестера — сами понимаете, что такое нежелательно, хотя и не смертельно. А вот достаточно серьезная проблема в том, что в большинстве современных компьютерных корпусов в «корзинах» для установки HDD имеются полозья, на которые диск опирается. Но после установки кулера увеличивается общая высота жесткого диска, и, следовательно, крепежные отверстия на диске и «корзине» не совпадут. Поэтому придется либо отгибать все опоры, либо обойтись без винтов (что, вообще-то, нежелательно). Да, за дешевизну расплачиваться приходится неминуемо. Во всем же остальном — проблем нет, кулер вполне на уровне (особенно при условии нормальной вентиляции в корпусе).

Наборы для охлаждения HDD в 5,25″ отсеке

Реалии сегодняшнего дня таковы, что требуется хорошее охлаждение не только электроники жесткого диска, но и его «консервной банки» с магнитными пластинами. Для этого HDD должен обдуваться не только снизу, но и сверху. Наилучшим образом это делают кулеры, устанавливаемые в свободный 5-дюймовый отсек. Хотя подавляющее большинство из них имеют активное охлаждение, все они обеспечивают довольно малую силу воздушного потока (редко превышающую 10 CFM). Причины этого понятны — диаметр вентилятора(ов) кулера жестко ограничен высотой стандартного 5-дюймового отсека, повышать же частоту его вращения не совсем разумно, ибо отверстия для подачи воздуха расположены на передней панели корпуса, и, следовательно, производимый вентиляторами шум будет достаточно заметным.

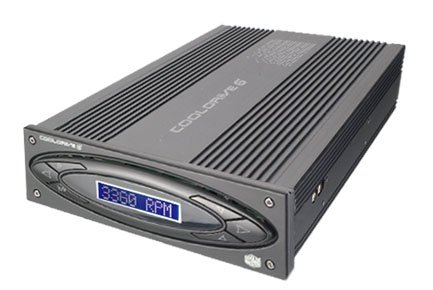

Одним из наиболее эффективных устройств, охлаждающих жесткий диск со всех сторон, является Cool Drive 6 от компании Cooler Master, который, помимо своей основной функции — охлаждения HDD, имеет еще и дисплей на передней панели, отображающий температуру и скорость вращения вентиляторов, а также органы управления системой охлаждения компьютера.

Как видно, весь корпус устройства, выполненный полностью из алюминия, имеет ребристую поверхность, выполняющую функции радиатора, что обеспечивает гораздо большую площадь охлаждения, чем обычная пластина, крепящаяся снаружи диска. Кстати, такая же по форме массивная пластина имеется и в комплекте Cool Drive — к ней крепится винчестер перед установкой в корпус кулера. Кроме того, ребристая форма корпуса способствует наилучшему использованию всего воздушного потока. Увеличивает эффективность теплоотвода от винчестера и большая термопрокладка, наклеенная изнутри на радиаторе, прилегающем к его верхней поверхности. Снизу и с боков диск просто обдувается воздухом от вентилятора размером 40 х 40 мм, который установлен в передней части устройства.

Лицевая панель Cool Drive 6, слегка выступающая из корпуса (по сравнению с другими 5″ устройствами), придает кулеру вполне элегантный внешний вид (чем может похвастать далеко не каждое устройство аналогичного типа). Воздух для вентилятора засасывается через узкие щели, расположенные по периметру декоративного овала, что дополнительно защищает внутренности компьютера от пыли. Панель Cool Drive выпускается в двух вариантах расцветки — черной и серебристой, поэтому она будет хорошо смотреться рядом с любым современным CD-приводом.

Но одним лишь охлаждением HDD возможности Cool Drive 6 далеко не исчерпываются, ведь в нем совмещено целых три устройства — кулер для винчестера, цифровой термометр и регулятор скорости вращения вентиляторов, которых поддерживается аж целых 4 штуки, а датчики обеспечивают полный температурный мониторинг. Скорость вентиляторов регулируется либо вручную, либо в зависимости от показаний встроенных в них термодатчиков.

На текстовом ЖК-дисплее, занимающем центральную часть лицевой панели кулера, отображаются показания одного из 4-х термодатчиков (или одного из датчиков частоты вращения). При превышении допустимой температуры (или скорости вращения) срабатывает звуковая сигнализация.

Дополнительным бонусом Cool Drive 6 можно считать комплектование его программным обеспечением, в котором, помимо стандартных функций мониторинга системы охлаждения, имеется возможность программного контроля за основными параметрами установленного HDD, включая его объем и скорость передачи данных. При этом в качестве информационного табло можно использовать как ЖК-дисплей кулера, так и выводить информацию на монитор вашего персонального компьютера.

Если вам дороги не только жесткие диски, но и все данные, хранящиеся на них, то не стоит экономить деньги на приобретение и установку системы охлаждения HDD. Какой она будет, решать вам — даже самого примитивного и дешевого кулера для домашнего компьютера будет вполне достаточно. Но не стоит забывать, что его эффективность в значительной степени зависит от температуры воздуха в корпусе компьютера. И, естественно, падает при ее повышении. Поэтому решать проблему охлаждения винчестера следует вместе с решением охлаждения всего компьютера как единой системы. Серьезные производители при проектировании своих компьютеров продумывают все до мелочей, тщательно просчитывают пути движения воздушных потоков внутри корпуса. Поэтому зачастую компьютер, собранный в фирменном, грамотно спроектированном корпусе, оказывается гораздо «холоднее», чем аналогичный, но собранный в дешевом корпусе неизвестной «породы», пусть и снабженный дополнительными охлаждающими устройствами. Также следует уделить самое пристальное внимание аккуратной укладке шлейфов и проводов внутри корпуса, ведь их переплетение, создавая серьезные преграды на пути воздушных потоков, может свести на «нет» все преимущества от использования активного воздушного охлаждения.

Не стоит также забывать и о том, что в воздухе всегда присутствует пыль, и немалая часть ее, при прохождении потока воздуха через системный блок, оседает внутри. Поэтому чем больше вентиляторов, тем быстрее она будет накапливаться. Пыль же является очень плохим проводником тепла и, осев в достаточном количестве (например, на микросхемах электронного блока), может вызвать перегрев устройства, со всеми вытекающими из этого негативными последствиями. Таким образом, будьте бдительны: использование недорогих 3,5″ кулеров для HDD в определенных условиях может вызвать больше проблем, чем решить их.

С 5,25-дюймовыми «карманами» для винчестеров тоже могут быть свои «заморочки» — некоторые пользователи не хотят их устанавливать только потому, что они, кроме того что вносят дополнительный шум в общий рабочий фон компьютера, еще и портят внешний вид корпуса. Но если вы решите раскошелиться на такого универсала-красавца, как Cool Drive 6, то про эти проблемы можно просто забыть. Работает он достаточно тихо, при этом эффективность охлаждения — на высоте. Более того, даже если, по каким-либо непонятным причинам, вентилятор кулера выйдет из строя, то пассивное охлаждение HDD способно обеспечить его нормальную работу в течение достаточно длительного времени.Дизайн устройства способен удовлетворить эстетические запросы самого привередливого «гурмана».

В комплекте с CoolDrive 6 поставляется фирменная утилита, которая позволяет на лету отслеживать характеристики и состояние жесткого диска, показания термодатчиков, изменять скорость вращения вентиляторов и делать прочие приятные вещи.

Установка проходит без проблем (программа написана с использованием Microsoft .NET Framework, и в случае отсутствия пакета в системе он будет установлен автоматически), после установки требуется перезагрузка. Окно программы состоит из 4 вкладок. Первая целиком поcвящена «подконтрольному» жесткому диску. Здесь можно увидеть текущую степень его загрузки, максимальную и текущую скорость считывания данных, и информацию о количестве свободного места. Кроме того, если вы используете несколько устройств CoolDrive 6, то здесь можно выбрать «активное». Кстати, производитель заявляет об одновременной поддержке утилитой 15 (!) устройств CoolDrive!

На второй вкладке расположены два больших «аналоговых» индикатора с 4 разноцветными стрелками. Первый показывает текущую скорость вентиляторов, второй – показания температурных сенсоров. На ободе второго индикатора присутствуют ограничительные маркеры, с помощью которых можно установить верхний предел температуры для каждого из 4 сенсоров, после превышения которого раздастся звуковой сигнал.

В левом нижнем углу расположена легенда, описывающая назначение каждой стрелки и ее текущие настройки. Здесь можно задать собственные названия для всех вентиляторов и датчиков температуры (до 8 символов), которые будут автоматически переданы в CoolDrive, и будут отображаться на дисплее. Небольшие стрелочки возле каждого из каналов отвечают за управление скоростью вентиляторов, либо за установку температурных порогов.

На третьей вкладке происходит настройка CoolDrive. Здесь можно провести сканирование COM-портов для поиска устройства, выбрать «активный» жесткий диск, задать его «название», включить или отключить звуковую сигнализацию, и настроить режим бездействия. Следует помнить о том, что любые изменения, сделанные в этой вкладке, будут сохранены автоматически при переходе в другой раздел программы.

Последняя вкладка называется About, и содержит только ссылку на сайт производителя.

Всё просто и понятно. Но увы! Во-первых, при попытке набрать что-либо на русском языке следует системная ошибка.

Это еще можно было бы понять, но после перезагрузки утилита не смогла распознать CoolDrive. Переткните кабель USB и все снова заработает.То же самое может повториться и в третий, и в четвертый раз, но проблема исчезает сама собой.Так же утилита может выдать ошибку (в описании присутствовали слова «buffer overflow»), отказалась показывать остаток места на жестком диске.
